FCU面板

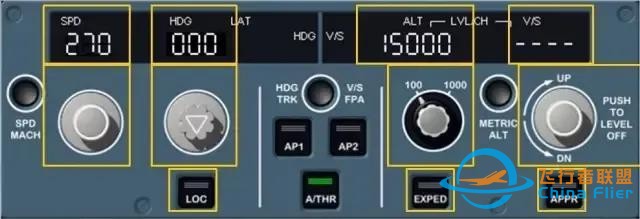

FCU有4個選擇旋鈕：‐SPD-MACH。‐HDG-TRK。‐ALT。‐V/S-FPA。選擇旋鈕可以旋轉、按入或拉出：‐飛行員按入相應的選擇旋鈕。將預位或接通管理的方式引導，‐飛行員拉出相應的選擇旋鈕。將接通選擇的方式引導。注：在管理引導（橫向，垂直引導或管理速度），相對應的窗口是虛線。轉動一個選擇旋鈕而不拉出它，顯示的值是當前目標值和轉動值之和。這種顯示在HDG/TRK和V/S窗口中保留45s，在SPD/MACH窗口中保留10s，然后重新顯示虛線。此規則不適用于ALT旋鈕/顯示窗。
1.速度/馬赫 旋鈕顯示范圍：速度在100和399kt之間，馬赫數在0.10和0.99之間。旋鈕旋轉一圈約相當于32kt或M0.32。 2.速度/馬赫 按鈕按壓此按鈕將SPD目標值變?yōu)橄鄳?yīng)的馬赫目標值，反之亦然。 3.HDG/TRK 旋鈕顯示范圍：0°到359°旋鈕轉動一圈相當于32°（每響一下為1°）。 4.Altitude 旋鈕（內圈和外圈）顯示范圍：100到49000ft‐外旋鈕有兩個選擇位：100和1000‐內旋鈕根據外旋鈕的位置，以100或1000ft的增量設置FCU高度窗中的高度。 5.METRIC ALT 按鈕該按鈕用于顯示ECAM上米制的FCU高度目標，或PFD上米制的當前高度和FCU/FM高度目標。 6.V/S或FPA旋鈕范圍（V/S）：–6000至 6000ft/min2格=100ft/min如果慢慢轉動旋鈕，每響一下相當于100ft/min。范圍（FPA）：–9.9°至 9.9°1格=0.1°轉動該旋鈕以設定顯示在V/S或FPA窗口中的V/S或 FPA值（通過按下HDG V/S-TRK FPA按鈕按鈕來選擇顯示V/S還是FPA）。旋鈕轉動一圈相當于32格。轉動一整圈則設置：FPA=3.2°V/S=1600ft/min。當飛行員按入V/S or FPA旋鈕旋鈕，通過接通目標為0的V/S或FPA方式，系統指令飛機立即改平。V/S或FPA為零時，F(xiàn)MA（飛行方式通告牌）以綠色顯示“V/S=0”如果飛行員此時轉動旋鈕設定V/S或FPA的新值，飛機相應地改變飛行航徑。 7.APPR 按鈕該按鈕預位，解除預位，接通，或斷開進近方式：‐若現用F-PLN里選擇的是ILS進近，則為LOC（航向道）和G/S（下滑道）方式。‐若現用F-PLN里選擇的是非精密進近，則為APP NAV-FINAL（進近導航-最終）方式。 8.LOC 按鈕按壓此按鈕預位、接通或脫開LOC方式。 9.HDG V/S-TRK FPA 按鈕飛行員使用該按鈕選擇HDG（與V/S相關）或TRK（與FPA相關）。按壓該按鈕：‐在主飛行顯示（PFD）上顯示或刪除飛行航徑矢量（FPV）。‐在PFD上，將FD十字指針（以飛行姿態作為基準）改變成飛機飛行航跡指示（以飛行航跡矢量作為基準），反之亦然。‐將HDG/TRK窗中的航向基準變?yōu)楹桔E基準，反之亦然。‐在V/S-FPA窗口中把垂直速度基準目標改變?yōu)轱w行航徑角基準目標，反之亦然。 FPV顯示
10.AP1和AP2 按鈕飛行員使用這些按鈕接通或脫開自動駕駛。自動駕駛接通時，按鈕上的綠燈亮。 11.A/THR（自動推力） 按鈕飛行員使用該按鈕預位，生效或斷開自動推力（A/THR）。如果A/THR預位或在接通方式，則此按鈕上的綠燈亮。 12.EXPED 按鈕該按鈕用于接通加速方式：當飛機在加速爬升（EXPCLB）方式中時，目標速度為綠點速度，該速度由俯仰控制保持。自動推力（若工作）自動將推力設置在CLB（爬升）推力。當飛機在加速下降（EXPDES）方式中時，目標速度為340kt或M0.8，該速度由俯仰控制保持。自動推力（若工作）自動將推力設置在IDLE（慢車）推力。當加速接通時，系統不考慮速度限制（SPD CSTR），高度限制（ALT CSTR）和速度極限（SPDLIM）。 |
