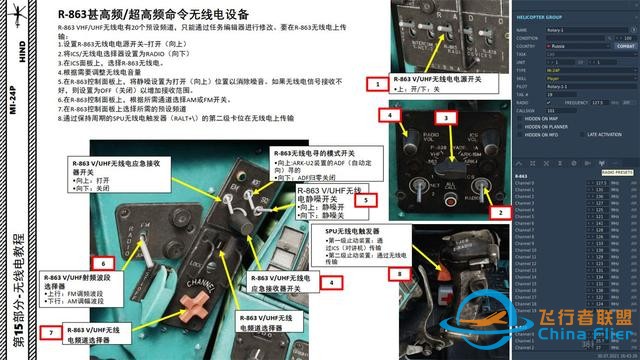

R-863甚高頻/超高頻命令無線電設備
R-863 VHF/UHF無線電有20個預設頻道，只能通過任務編輯器進行修改。要在R-863無線電上傳輸：
1.設置R-863無線電電源開關–打開（向上）
2.將ICS/無線電選擇器設置為RADIO（向下）
3.在ICS面板上，選擇R-863無線電。
4.根據需要調整無線電音量
5.在R-863控制面板上，將靜噪設置為打開（向上）位置以消除噪音。如果無線電信號接收不好，則設置為OFF（關閉）以增加接收范圍。
6.在R-863控制面板上，根據所需通道選擇AM或FM開關。
7.在R-863控制面板上選擇所需的預設頻道
8.通過保持周期的SPU無線電觸發器（RALT \）的第二級卡位在無線電上傳輸
R-863 V/UHF射頻波段選擇器
?上行：FM調頻波段
?下行：AM調幅波段
R-863 V/UHF無線電頻道選擇器
R-863 V/UHF無線電應急接收器開關
?向上：打開
?向下：關閉
R-863無線電尋的模式開關
?向上:ARK-U2裝置的ADF（自動定向）尋的
?向下：ADF歸零關閉
R-863 V/UHF無線電靜噪開關
?向上：靜噪開
?向下：靜噪關
R-863 V/UHF無線電音量控制旋鈕
R-863 V/UHF無線信道指示器
SPU無線電觸發器
?第一級止動裝置：通過ICS（對講機）傳輸
?第二級止動裝置：通過無線電傳輸
R-863 V/UHF無線電電源開關
?上：開/下：關
YADRO-1 HF高頻無線電機
1.設置Yadro無線電電源開關–打開（向上）
2.將ICS/無線電選擇器設置為無線電（向下）
3.在ICS面板上，選擇Yadro無線電。
4.根據需要調整無線電音量
5.在Yadro控制面板上，將靜噪旋鈕設置為打開（SQ）位置以消除噪音。如果無線電信號接收不好，將旋鈕設置為OFF以增加接收范圍。
6.在Yadro控制面板上，將電源旋鈕設置為打開（AM）。
7.使用頻率選擇旋鈕選擇所需的頻道。調諧（HACT）燈將點亮。
8.通過保持周期的SPU無線電觸發器（RALT \）的第二級卡位在無線電上傳輸
YaDRO-1（JADRO）高頻無線電模式選擇器
?“ВЫКЛ”（關閉）
?“ОМ”（SSB，單邊帶）
?“АМ”（AM）
YaDRO-1靜噪旋鈕
YaDRO-1測試開關
YaDRO-1音量控制
YaDRO-1頻率設定器
SPU無線電觸發器
?第一級止動裝置：通過ICS（對講機）傳輸
?第二級止動裝置：通過無線電傳輸
調諧燈
?當無線電試圖自動調諧到設定頻率時，指示燈點亮
YaDRO-1應急燈
?如果無線電不工作，指示燈將點亮
Yadro（Jadro）高頻無線電電源開關
?上：開/下：關?
R-828 LVHF無線電機
R-828 LVHF無線電有10個預設頻道，只能通過任務編輯器進行修改。要在R-828無線電上傳輸：
1.設置R-828無線電電源開關–打開（向上）
2.將ICS/無線電選擇器設置為無線電（向下）
3.在ICS面板上，選擇R-828無線電。
4.根據需要調整無線電音量
5. ADF-VHF 2控制面板，設置ADF-VHF 2源選擇-交流（中）。
6.在R-828控制面板上，將靜噪設置為打開（向上）位置。
7.在R-828控制面板上，選擇所需的預設頻道。
8.在R-828控制面板上，按下自動增益控制TUNE調諧按鈕（АСУ/ACG）。設置無線電后，調諧器（HACTP）指示燈將點亮。
9通過保持周期的SPU無線電觸發器（RALT \）的第二級卡位在無線電上傳輸
R-828無線電音量控制旋鈕
R-828 LVHF無線電（M24“Eucalyptus”）頻道選擇器
R-828無線電靜噪開關
?向上：靜音打開/向下：靜音關閉
R-828 LVHF無線信道指示器
R-828無線電ACG（自動增益控制）按鈕
R-828無線電調諧器指示燈
SPU無線電觸發器
?第一級止動裝置：通過ICS（對講機）傳輸
?第二級止動裝置：通過無線電傳輸
ADF-VHF 2信源選擇器
?后：R-852無線電羅盤
?中：溝通
?前: R-828無線電羅盤
R-828 LVHF無線電（M24“Eucalyptus桉樹”）電源開關
?上：開/下：關 ?科技教育 請搜索： DCS 中文指南 |
