FlightGear 入門教程

圖1 flightgear 基本視窗效果圖

一、FlightGear 簡介

David Murr 于1996年4月發起開發新飛行模擬器的倡議，既而于1997年7月發布了第一個跨平臺版本。之后，F(xiàn)lightGear 從最初粗糙的空氣動力學模型開始，逐漸引入了自然特性（陽光、月光和星光等）、天氣特性（云、霧和風等）、平顯、儀表板、電子導航系統、機場與跑道以及網絡互聯操作等眾多的特性。時至今日，F(xiàn)lightGear 已成為了 Linux 下最著名的開源飛行模擬軟件，其強大真實的飛行仿真功能足以讓大家過一把飛行癮，而絕對不會出現 Lock On 游戲中摔不死的情況。

圖2 玩家 Curt Olson 配置的全景視圖

圖3 航母起降

FlightGear的程序構架是開放式的，源代碼樹只有一級，方便大家給 FlightGear 增添功能。正因?yàn)槿绱耍姸嗟娘w行模擬愛好者為 FlightGear 開發了數十種飛機模型，提供了大量的機場數據和場景。

FlightGear 不僅博得了廣大的飛行模擬愛好者的青睞，也贏得了許多公司和研究機構的信任，比如著名的飛行管理和地面設備公司ARINC、英國威爾士大學的飛行智能機器人研究和美國 Illinois 大學于智能結冰系統的研究等都使用了 FlightGear。據說國內也有研究人員漢化了 FlighGear，并把其用于研究項目之中。FlightGear的專業性可見一斑，因而能夠在娛樂的同時感受挑戰，享受獲取知識的樂趣，做到娛樂學習兩不誤，真正領略 Free and Flying。

二、FlightGear 的安裝

1. 二進制安裝

FlightGear 官方網站為Fedora Core、Debian和Slackwre等發行版提供了二進制安裝包。裝這些系統朋友直接下載安裝即可，省去了編譯的麻煩。國內linuxfans的發行版 Magic Linux系統也提供編譯好的二進制包，在這里下載 flightgear-0.9.8-1mgc.rpm 安裝包。

二進制安裝最常見的問題就是缺少某些庫（如同Windows下缺少動態鏈接庫一樣），只要找出相應的軟件包安裝進系統就可以正常安裝 FlightGear 二進制包了。下面以Magic Linux 1.2/2.0 提供的FlightGear-0.9.8為例做一簡單說明：

第一步：下載Magic Linux 提供的 FlightGear-0.9.8 RPM包，雙擊安裝，如圖4所示。系統提示“沒有滿足依賴關系”，關閉“KPackage”；

第二步：下載相應的 FlightGear 相應的依賴包，地址如下：

http://www.magiclinux.org/dev/2.0/cd2/RPMS/Game/supportlib/

下載freeglut、metakit、openal、plib和simgear目錄中的所有安裝包到本地磁盤；

第三步：安裝上述軟件包；可以用雙擊調用“KPackage”逐個安裝，也可以在超級用戶模式下用控制臺集體快速安裝（如圖5）；

圖4 不滿足依賴關系

圖5 控制臺安裝依賴包

第四步：再次雙擊FlightGear-0.9.8 RPM包，如圖7所示，然后依照提示完成安裝；

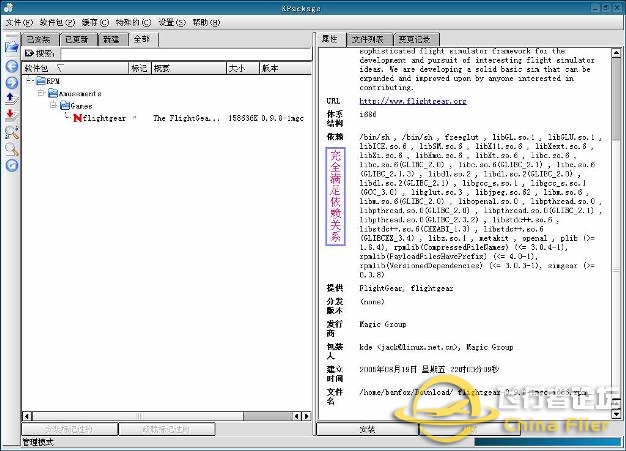

圖6 完全滿足依賴關系

安裝完成之后，單擊“游戲”（或者games）中的“學航出更”啟動 FlightGear。

其它操作系統的二進制包安裝與上述內容類似，這里就不一一贅述了。

2. FlightGear 源碼編譯安裝也很簡單，步驟如下：

第一步：安裝顯卡3D驅動，保證啟動 OpenGL 3D 加速；

第二步：安裝PLIB的最新穩定版本（http://plib.sourceforge.net，大多數發行版已經自帶了已經自帶了二進制包）；

第三步：安裝SimGear的最新穩定版本（http://www.simgear.org/downloads.html，大多數發行版已經自帶了二進制包）；

第四步：下載編譯FlightGear基本包（http://www.flightgear.org/Downloads/source.shtml）。

源碼編譯安裝一般不會出現依賴性問題，但要注意執行完 Make install 之后，不要把編譯目錄刪除掉，否則就丟失安裝信息，不方便卸載軟件了。

安裝完成之后，進入 /usr/local/FlighGear/bin 目錄下執行 fgfs 命令即可享受飛行了。fgfs 可以帶參數，參數的詳細內容請參考 FlightGear 文檔，下節將舉例簡單說明。

三、啟動 FlightGear

在啟動 FlightGear 之前，需要配置 FlightGear 的運行環境，F(xiàn)lightGear 提供了豐富的配置選項，對于初學者來說難免有些繁雜，因此，為了增強直觀性，筆者以 Windows 版本（版本號：0.9.9）作為引子快速介紹 FlightGear 的操作選項，同時說明 Linux 的配置參數，以方便讀者熟悉配置項目。這里主要以鍵盤來操作，當然，你也可以裝上飛行控制桿來控制飛機。

第一步：?jiǎn)?dòng) FlightGear 之后，進入機型選擇界面如圖7所示，選擇喜愛機型。在 Linux 系統下，增加啟動參數“--aircraft=飛機代號”；

圖7 選擇機型

對于初學者，筆者建議選擇“Cessna 172P Skyhawk(1981 model), 2D panel”，賽斯納（Cessna） 172 系列是世界使用最多的四座教練機。從1957開始，已經生產了35,000多架飛機，目前還在使用。該機型操作容易，失速特性好，非常適合于初級訓練。

第二步：選擇機場(見圖8)。新手可直接單擊 Next 跳過選擇，進入默認的機場環境。在 Linux 系統下使用參數“--airport-id=機場代碼”。

圖8 選擇機場環境

第三步：基本設置（如圖9）。這是進入實際飛行前的最后一個步驟，可以選擇分辨率、游戲模式、3D云以及飛行的時間等等。還可以單擊“Adanveced...”進入高級選項（如圖10）。高級選項中提供了15個選項：

General 一般 常用

Features 特性 常用

Flight Model 飛行計算模型 常用

Freeze 凍結

Initial Position 初始位置

Rendering 渲染 常用

Time 時間

Network 網絡

Input/Output 輸入/輸出 常用

Avionics 航電 常用

Properties 屬性

Debugging 調試

Environment 環境 常用

Weather 天氣 常用

Clouds 云 常用

圖9 基本設置

圖10 高級選項

“基本選項”和“高級選項”中的每項內容在都可以在命令行中加上參數來實現，因此在 Linux 系統中可以參照 FlightGear 安裝目錄下 doc 目錄里的“getstart.pdf”第3.4節的詳細說明完成相應的設置。

完成設置之后，就可以單擊“Run”進入飛行界面了。本例的 Flightgear 運行配置歸納起來在 Linux 系統中只需在命令行中運行如下命令即可：

fgfs --aircraft=c172p-2dpanel --disable-random-objects --timeofday=noon

第四步：執行飛行任務（如圖11和圖12），進入FlightGear 之后，各個版本的運行界面完全一致。

圖11 FlightGear初始化

圖12 儀表板

由此，便可以執行模擬飛行任務了，比如起飛、爬升、巡航、下滑、進場和著陸等。當然飛行模擬并不像 CS 那樣容易上手，欲想出色的完成一個航線任務，是要具備一定的飛行力學知識，并進行相當長一段時間的飛行訓練才能勝任的。不過不用擔心，孰能生巧，模擬飛行其實是非常簡單的。下一節給出鍵盤操縱飛機的基本步驟，供讀者參考。

四、鍵盤操縱

以“Cessna 172P Skyhawk(1981 model), 2D panel”為例，執行如下操作：

首先，啟動發動機。按“Shift ]”三次把“點火開關”（如圖13）置于“Both”位置；按空格鍵啟動發動機。

圖13 點火開關與剎車

然后，執行放襟翼，推油門，滑跑，拉桿起飛等動作，開始飛行之旅。限于篇幅本文不能詳細介紹各種飛行動作的要領，好在這方面的資料網上很多，例如：中國飛行模擬組織（http://www.cfso.org）的官方網站即提供許多有用的信息可供下載。下面給出 FlightGear 鍵盤操縱飛機的常用操作說明（見表1），也可以在 FlightGear 的“Help”菜單中的“Basic Keys”和“Commnon Aircraft Keys”選項里獲取部分按鍵說明。

表1 常用操作

************************************

按鍵說明

操縱面（在數字鍵盤上，控制航向、滾轉和俯仰等，必須激活數字鎖定）

9/3

推力：9增加推力，3減小推力

4/6

副翼：4向左滾轉，6向右滾轉

8/2

升降舵：8推桿低頭，2拉桿抬頭

0/Enter

方向舵：0向右偏航，Enter向右偏航

5

居中副翼/升降舵/方向舵

************************************

觀察方位（在數字鍵盤上，必須關閉數字鎖定）

Shift 8

正前方

Shift 7

左前方

Shift 4

左側方

Shift 1

左后方

Shift 2

正后方

Shift 3

右后方

Shift 6

右側方

Shift 9

右前方

************************************

顯示選項

P

儀表板開關

C

2D/3D駕駛艙開關（2D和3D模型都可用時才起作用）

S

儀表排列形式切換開關

Shift F5/F6

左右移動2D儀表板

Shift F7/F5

上下移動2D儀表板

Shift F3

從特性列表導入儀表板

i/I

最小化/最大化儀表板

h/H

打開關閉HUD/改變HUD的顏色

x/X

放大/縮小

v/V

切換飛行員的觀測模式

Ctril c

開關儀表板鼠標操作指示標記

z/Z

改變能見度（好/壞）

F8

開關霧特效

F10

顯示/隱藏菜單欄

************************************

自動駕駛及相關控制

Ctril A

高度保持開關

Ctril G

下滑角跟隨開關

Ctril H

航向保持開關

Ctril N

NAV 開關

Ctril T

地形跟隨開關

Ctril U

高度增加 1000 英尺（緊急情況）

Enter

增加航向自動駕駛

F6

開關目標自動駕駛：當前航向/航路點

F11

高度自動駕駛對話框

F12

航向自動駕駛對話框

************************************

發動機控制

SPACE

啟動發動機

!

選擇第一臺發動機

@

選擇第二臺發動機

#

選擇第三臺發動機

$

選擇第四臺發動機

}

增加點火電源

{

消減點火電源

~

選擇所有發動機

************************************

襟翼、起落架與剎車

]/[

放/收襟翼

g/G

收/放起落架

B

剎車鎖死開關

b

剎車（全部輪胎）

,

左輪胎剎車

.

右輪胎剎車

是不是有了以上的鍵盤操作表就可以玩好飛行模擬（如圖14和15）了呢？顯然這種想法是不正確的。飛行模擬游戲決不等同于“F-22”等空戰模擬游戲，除了嫻熟的（鍵盤、游戲桿和鼠標）操作技巧之外，它還熟練運用飛行力學、空中管制和導航等相關知識，因此，要想自由的飛行就必須付出學習的代價，正如美國人寫在越戰紀念碑上一句話：Freedom is not free！下一節，簡單介紹一下起落航線供讀者參考。

圖14 進場著陸（第四轉彎）模擬

圖15 空中加油模擬

五、起落航線

在介紹起落航線之前，我們先來認識一下“Cessna 172P Skyhawk”飛機的儀表面板，如圖16所示。常用的儀表有空速表、地平儀、高度表、羅盤（指南針）、航向陀螺儀和協調轉彎指示儀。

圖16 Cessna 172P Skyhawk 的儀表面板

起落航線是飛行訓練的基礎科目，顧名思義，它就是航空器按照一定的程序（航線）完成起飛到著陸的一整套過程（如圖17）。當然對于玩家來說，完成這么復雜的飛行動作頗具挑戰性，不過這也是飛行模擬的魅力所在。

圖17 某型飛機的起落航線示意圖

圖17種給出了起落航線的大致輪廓，對于飛好本航線還是遠遠不夠的，筆者推薦有興趣的讀者訪問http://www.cfso.org/train_dep/traffic.htm，這篇文章詳細介紹了起落航線相關的飛行知識。

這里筆者對初學者給出幾點建議：

1. 飛機的操作有較長的時間歷程（有延遲），不能指望它立即對舵面操縱指令做出響應；

2. 操縱動作不能過猛，不要猛推/拉桿和突然正/反向壓桿；

3 初學的首要任務是保持好飛機姿態，然后再慢慢嘗試機動動作；

4. 著陸要領是在適當高度（低于450米）把襟翼放置在最大位置，發動機油門放到最小（視飛機的姿態靈活的微調油門，但要保持發動機處于慢車狀態），保持飛機抬頭姿態，自然下沉著陸，不要以俯沖的姿態進入著陸（進近）航線；

5. 操作失敗不要灰心喪氣，學習一點飛行知識再繼續努力。

六、增添機型和場景

FlightGear 官方網站提供了多達70余種機型供廣大飛行愛好者選用，從運輸機及到戰斗機、從最新的F-22到老舊的MiG-15bis，從Being到Airbus，應有盡有，能夠滿足廣大玩家的需求。下載地址為：http://www.flightgear.org/Downloads/aircraft/。機型的安裝也很簡單，只要解壓 .tgz 文件到 Aircraft 目錄即可。相信在眾多開發的者的努力下，機型的種類和數量將會繼續增長。當然，讀者也可以導入自己的模型進入FlightGear，試想把我國最新的戰機F-10放進FlightGear，那一定很美妙。

飛行仿真離不開模擬場景，逼真的仿真場景往往能極大的提高玩家的興趣，而 FlightGear 基本程序僅提供了美國舊金山周圍一小塊空域的場景，如果想在更大范圍內飛行，例如從紐約飛往北京，那是不是沒有辦法玩了呢？不用擔心，F(xiàn)lightGear 官方網站提供多達 3 DVD 的全球場景數據供玩家使用。下載地址：http://www.flightgear.org/Downloads/scenery.html。場景的安裝與機型的安裝類似，只要把 .tgz 文件解壓到 Scenery 目錄即可。

至此，F(xiàn)lightGear 基本上介紹完了，希望筆者的介紹能夠起到拋磚引玉的作用，祝愿大家飛行愉快。
