概述電子控制單元（ECU）通過通道A和B與各種系統接口。 ECU通道A輸入通道A通過總線網絡接收： -來自大氣數據慣性基準系統（ADIRS）的用于推力計算的風速測量參數， -來自發動機接口單元（EIU）用于發動機控制的A/C飛機指令信號。 ECU的每個通道都接收來自主開關的硬接線FADEC復位信號和來自油門操縱桿上按鈕的自動推力本能斷開信號。油門控制單元發送油門解算器角度（TRA）。每個ECU還接收來自發動機傳感器的信號。 注：油門操縱桿角度（TLA）和TRA之間的關系是線性的，并且：1度TLA為1.9度TRA。 只有當N2低于58%時，ECU才通過EIU供電。點火開關由115 VAC供電。 ECU通道B輸入通道B和通道A一樣從ADIRS接收ARINC數據。但是，來自EIU的數據僅由通道A接收，并通過內部跨通道數據鏈路傳輸至通道B。硬接線離散和模擬輸入信號與通道A相同：FADEC重置、本能斷開信號和TRA。 ECU通道A輸出通道A通過ARINC總線向以下部件提供輸出：EIU、飛行數據接口和管理單元（FDIMU）-DMU部件、飛行警告計算機（FWC）、顯示管理計算機（DMC）、飛行管理和制導計算機（FMGC）。通道A還向發動機控制裝置（扭矩馬達和電磁閥）提供輸出。 ECU通道B輸出通道B通過ARINC總線向EIU、FWC、DMC和FMGC提供輸出。它還向發動機控制裝置提供輸出。

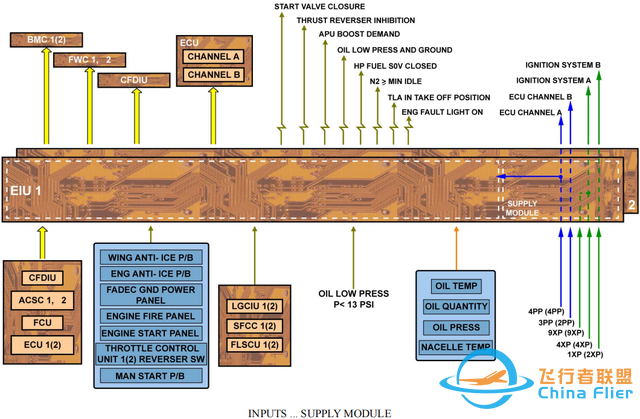

概述...ECU通道B輸出 EIU接口（3）輸入發動機接口單元（EIU）接收數字、離散和模擬輸入。 數字輸入發動機接口單元（EIU）接收來自以下部件的數字輸入： -用于發動機故障排除和測試的集中故障顯示接口單元（CFDIU）， -用于空氣調節系統的引氣需求的空氣調節系統控制器（ACSC）， -以及用于自動推力功能的飛行控制單元（FCU）。 EIU還從電子控制單元（ECU）的每個通道接收數據。 離散輸入EIU接收來自以下控制面板的指令信號： -機翼防冰， -發動機防冰， -全權數字發動機控制（FADEC）地面電源面板， -發動機防火板， -發動機啟動面板， -油門控制單元反推器微動開關。 -發動機手動啟動面板 它還接收來自以下計算機的A/C飛機構型的特定信號： -起落架控制接口單元（LGCIU）， -襟翼控制計算機（SFCC）， -燃油油位感應控制單元（FLSCU）。 其他離散輸入為發動機滑油低壓警告提供了其他離散輸入。 模擬輸入EIU接收來自發動機傳感器的與二次參數值相對應的模擬信號，以顯示在ECAM發動機頁面上。 輸出EIU發送數字和離散輸出。 數字輸出EIU將數字輸出發送至： -用于氣動閥操作的引氣監控計算機（BMC）， -用于警報和指示的飛行警告計算機（FWC）， -以及用于故障信息的集中式故障顯示接口單元（CFDIU）。其他數字輸出被發送到ECU的通道A和通道B。 離散輸出EIU為其他A/C飛機系統提供以下離散輸出，用于某些所需的指令和特定的發動機操作： -啟動閥門關閉， -反推抑制， -APU增壓需求， -地面滑油壓力低， -高壓燃油切斷閥（SOV）關閉， -N2處于或高于最小怠速， -起飛位置的油門操縱桿角度（TLA）， -發動機故障指示燈亮起。 電源模塊EIU包含一個電源模塊，用于向ECU和點火系統供電。 注：如果EIU電源丟失，則EIU出現故障，發動機無法啟動或重新啟動。
