羅克韋爾（AB）PLC，模擬量模塊，最大最小值

模擬量模塊的最大最小值本身在硬件手冊中是有詳細描述，但為了大家能夠方便查找，我將一些常用模塊的數值范圍整理一下，希望能幫到大家。后續會繼續更新，請大家持續關注！

首先給大家講一下模擬量轉換公式：

利用相似三角形比例原理可推導模擬量轉換工程量轉換公式：

(Ov-Osl)/(Osh-Osl)=(Iv-Isl)/(Ish-Isl)

公式經過換算化簡后得到：

Ov= (Osh-Osl)*(Iv-Isl)/(Ish-Isl) Osl

Ov：模擬量轉換后的工程量

Iv：對應模擬量通道的模擬量輸入值

Osh：工程量的上限

Osl：工程量的下限

Ish：數字量的上限

Isl：數字量的下限

1769系列模擬量模塊

1、1769-OF8C.1769-OF8V,1769-OF4CI,1769-OF4VI

2、1769-OF4

3、1769-IF4/OF2

4、1769-IF8

5、1769-IF4I

6、1769-IF4

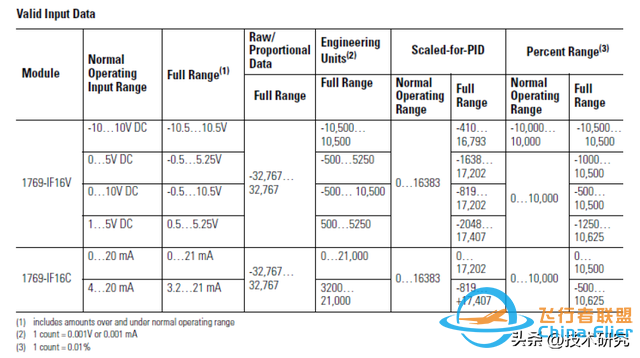

7、1769-IF16V,1769-IF16C

Micro系列

1、1762-IF4

2、1769-OF4

SLC系列

1、1746-NI4.1746-NI8
