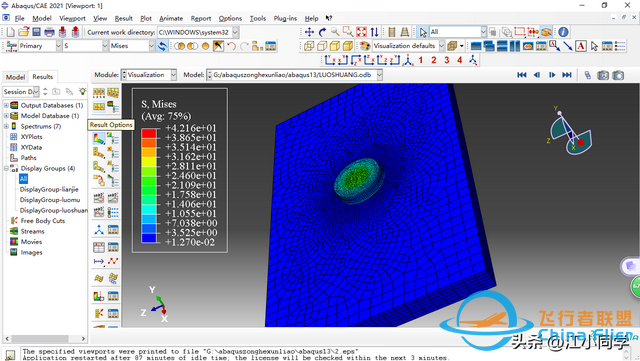

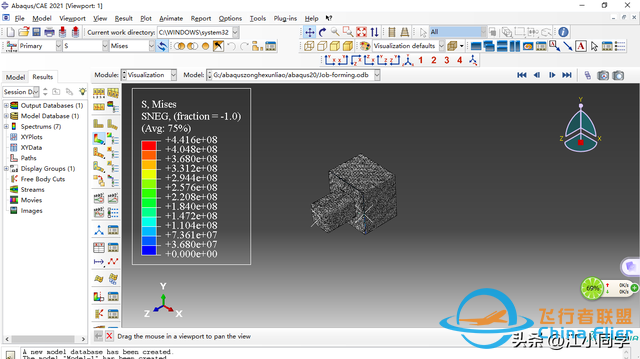

前言前面小節為大家講解了如何在abaqus后處理中對模型進行視圖上面的處理，本小節將會講解如何處理裝配體的一些處理。大家在平時的學習和工作之中，遇到裝配體時，可求解后按照本節內容進行后處理的相關操作。本例將會使用兩個模型。首先，打開模型，模型后處理效果如圖1和圖2所示。
圖1
圖2 問題1 切片顯示1.如圖3所示，點擊View Cut Manager按鈕。

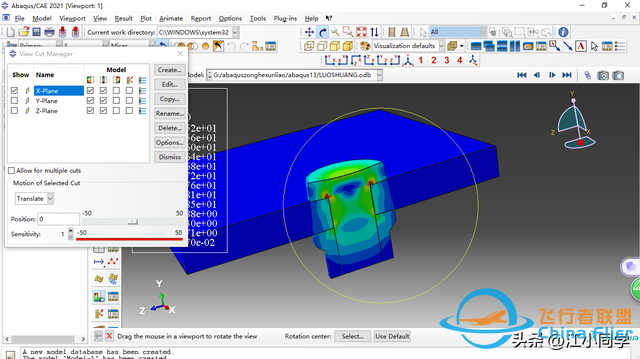

圖3 2. 此時，彈出View Cut Manager對話框，如圖4所示，勾選x-plane，視圖將會從yz平面切片顯示。
圖4 3. 如圖5所示，取消勾選第一個按鈕，此時將會變成切片視圖。
圖5 4. 同理，也可勾選其他選項來從其他面切開來展示相關云圖，這里，不過多贅述。 問題2 顯示組設定問：如圖需要查看單個零部件的應力/應變云圖，那應該怎么辦呢？ 答：根據需要創建顯示組。
1. 如圖6所示，依次進行選擇。

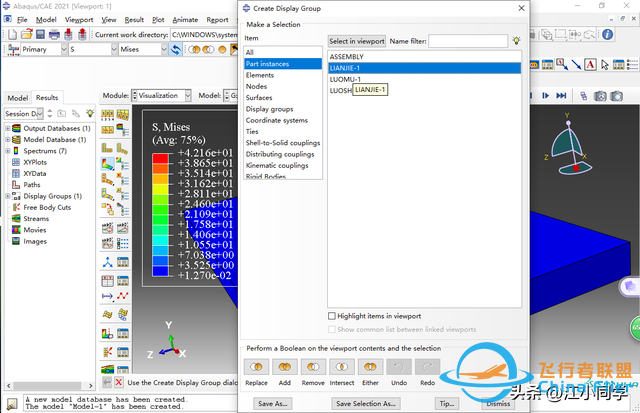

圖6 2. 例如，現在需要將連接板單獨顯示，如圖7所示，選擇lianjie-1，點擊下方的Save Selection As。

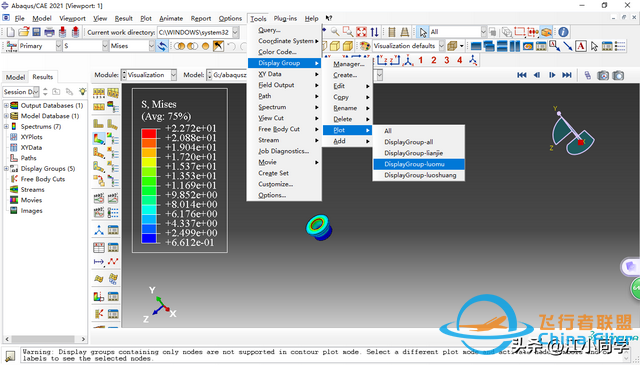

圖7 3. 彈出對話框，name處取名可隨意。 4. 同理，創建其他顯示組。 5. 依次按照圖8所示，進行選擇，就可以看見螺母的應力云圖了。

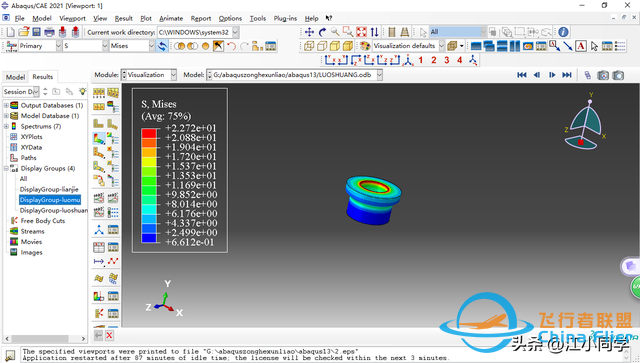

圖8 或者，可以打開右側的樹狀圖中的Display Groups,如圖9所示，雙擊創建的關于螺母的顯示組，屏幕中就會顯示螺栓的相關云圖。
圖9 此時，圖例中的應力值也發生了改變。如果僅僅只是隱藏了其他部件，圖例中的應力值將不會發生改變。 有關板和螺栓的顯示組的創建，這里不過多贅述。 問題3 高清圖片的輸出有時候，在需要完成某個模型的分析時，需要輸出高清圖片。如果圖片的分辨率太低，可能會導致報告達不到要求。 1. 截屏。說明：由于方便，今日頭條上的圖片均選自截屏。這里不過多贅述。 2. ①如圖10所示，依次選擇File-Print。

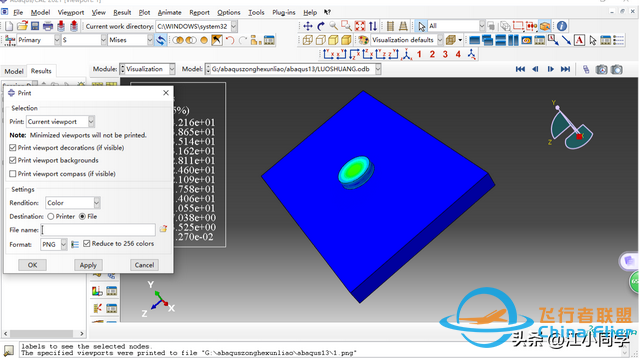

圖10 ②彈出print的對話框，按照圖11所示進行設定。
圖11 File name為自己命名。后面可將該圖片保存到自己的工作目錄下。然后拖入至PS中進行裁剪。 這是用該方法輸入的圖片，如圖12所示。

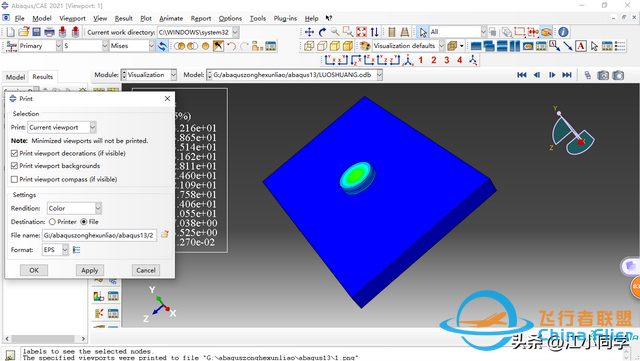

圖12 3. ①與第2點的①②均保持一樣，但如圖13所示，此時的格式選擇EPS。
圖13 ②點擊如圖14所示鼠標箭頭所指的圖標，彈出Encapsulated PostScript Options對話框，Resolution欄選擇1200dpi，Shading Quality欄下拉選擇最后一項。
圖14 ③先在Encapsulated PostScript Options對話框中點擊ok，再在print的對話框中點擊ok。可在自己設定的工作目錄文件夾下找到EPS文件。 ④將EPS文件拖入PS軟件中，如圖15所示，可適度進行裁剪。
圖15 ⑤將裁剪后的圖片保存為jpg的格式。 ⑥打開保存的jpg文件。效果如圖16所示。
圖16 問題4 顯示邊界條件如果需要在后處理中顯示邊界條件，又該怎么處理呢？ 1. 如圖17所示，點擊屏幕中是Odb Display Options按鈕。
圖17 2. 彈出Odb Display Options的對話框，切換至Entity Display界面，如圖18所示，勾選show boundary conditions。點擊Apply即可。
圖18 3.取消勾選。 問題6 動畫的輸出怎么樣才能在abaqus后處理中輸出動畫呢?輸出動畫，這樣可方便沒有安裝abaqus的甲方觀看。 1. 在動畫播放的前提下，按照圖19所示進行依次選擇。
圖19 2. 彈出如圖20所示的對話框，按照圖中進行設定。
圖20 3. 點擊對話框中的AVI format options按鈕。彈出如圖21所示的對話框，按照圖21所示進行設定。
圖21 4.點擊ok，再點擊ok。即可在工作目錄中創建含avi格式的動畫文件。 問題7 增量步的結果顯示如果一個分析中包含多個分析步，分析步里又包含多個增量步，那應該怎么設置才會看見某個分析步的某個增量步的結果呢？ 1. 如圖22所示，依次進行選擇。
圖22 2. 彈出如圖23所示的對話框，可看見該模型有兩個分析步，每個分析步僅有1個增量步。

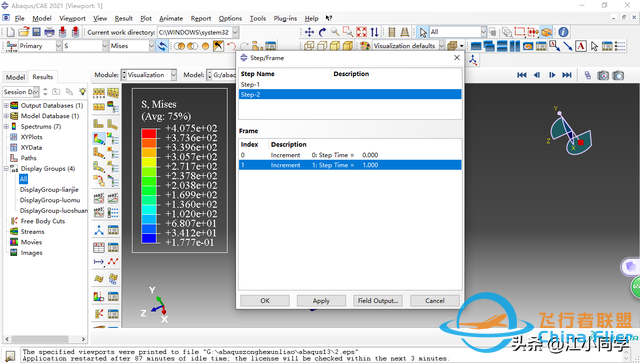

圖23 3. 現在需要顯示第1個step分析后的結果，只需要按照圖24所示，進行設定。
圖24 4. 點擊應用，就可得到第一步分析后的結果。 問題8 75%的含義大家在顯示應力云圖時，可能會發現在圖例中會出現AVg:75%，而切換至位移云圖時卻不會顯示，如圖25所示，這是為什么呢？
圖25 答：有限元計算時，位移是連續的，應力是不連續的。
軟件在計算時，將結果自動平均在了每個積分點上，且默認為75%。 取一個單元出來。如圖26所示，可清晰看見應力漸變過程。
圖26 點擊如圖27所示的Result Options按鈕。

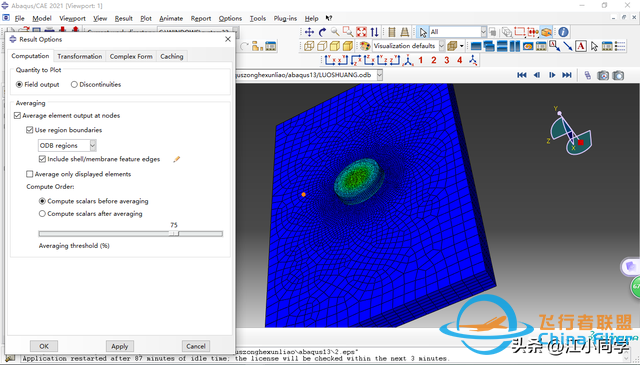

圖27 彈出Result Options的對話框，如圖28所示，此時可以看見75%的由來了。
圖28 取消勾選第一個打勾的，點擊應用，如圖29所示，此時就不會顯示AVg的相關信息。
圖29 取一個單元出來，如圖30所示，可清晰的看出該單元為常應力單元，無漸變過程。
圖30 |
