LeadTools圖像處理開發工具，在醫學、DICOM、PACS、柵格、矢量和多媒體圖像處理領域都處于世界領先的地位。

本文介紹如何運行使用LeadTools Medical 3D醫學三維影像演示的功能。

1. 下載與安裝

在LeadTools網站可以下載LeadTools試用版。本文所述版本為“LeadTools 全功能試用版”。

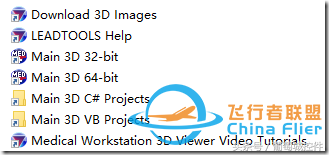

安裝完成后，在LeadTools主目錄LeadTools 19下，打開Shortcuts\Medical 3D\.NET Class Libraries目錄可看到如下列表。

其中

“Main 3D 32-bit”,“Main 3D 64-bit”分別為對應32位64位的可執行程序，可以直接運行使用。

“Download 3D Images”可以下載Dicomdir格式的文件用以測試程序。

“LEADTOOLS Help”為產品的幫助文檔。

“Main 3D C# Projects”以及“Main 3D VB Projects”兩個文件夾快捷方式分別對應的C# 和VB的程序源碼

“Medical Workstation 3D Viewer Video Tutorials”為對應的視頻教程

2. 運行

可以直接運行可執行程序或者對源碼進行編譯運行，出現如下界面。如已有Dicom圖像可點擊確認跳過，或者點擊藍色連接下載樣本圖像

點擊確認后會進入Dicom圖像列表瀏覽器

點擊“添加DICOMDIR”按鈕，在本地文件選擇下載的DICOMDIR文件

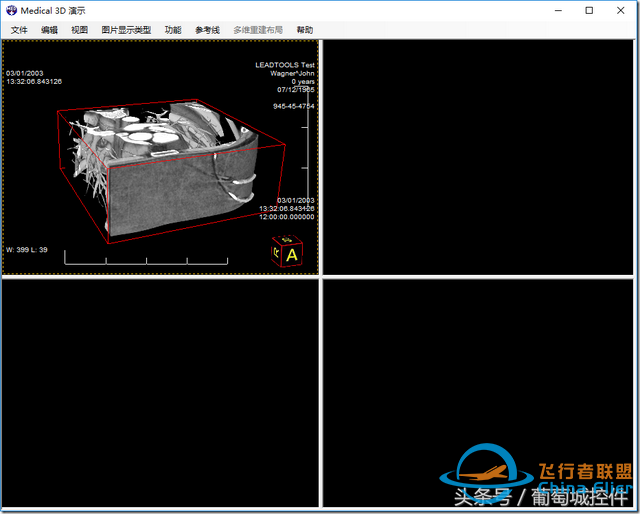

點擊“加載”按鈕即可載入文件進入主界面如下圖

3. 主要功能介紹

3.1 圖像顯示類型

見主菜單“圖像顯示類型”項下面的子菜單

各種類型顯示效果如下：

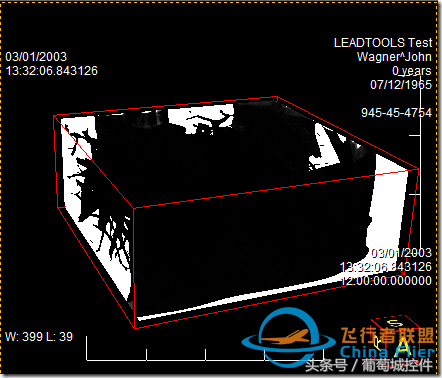

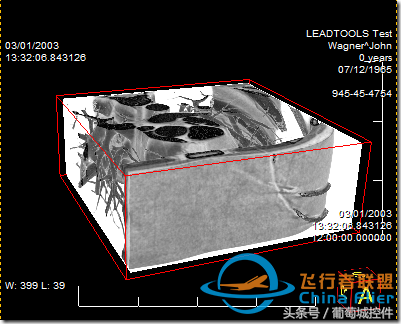

3D重建

最大強度投影

多維重建

最小強度投影

表面覆蓋成像

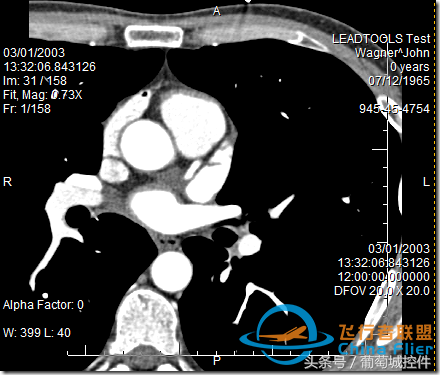

平面圖像

切片平面圖像

雙切面平面圖像

在3D重建顯示模式下可以選擇“視圖”>>“顯示多維重建窗口”，可以顯示三個正交切面圖，效果如下

3.2 操作功能

見主菜單“功能”項下面的子菜單。提供 亮度/對比、透明度、比例縮放、放大鏡、移動、旋轉、全景多邊形、探針工具選項，可按需進行選擇使用

3.3 圖像顯示調整

“編輯”>>“畫面調整”

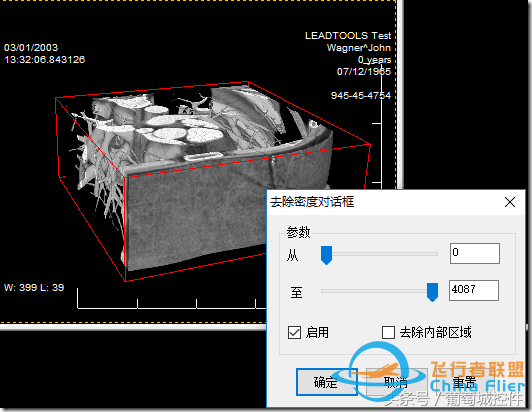

“編輯”>>“去除密度”

“視圖”>>“反轉”

3.4 設置和其他

可以設置包括圖像瀏覽器的布局，模型和圖像的邊界邊框是否顯示以及顯示的顏色，參考線顯示等……
